[ FPV 드론 VTX ] DJI O3 Air Unit 사전 작업 및 설정 방법과 제품 소개

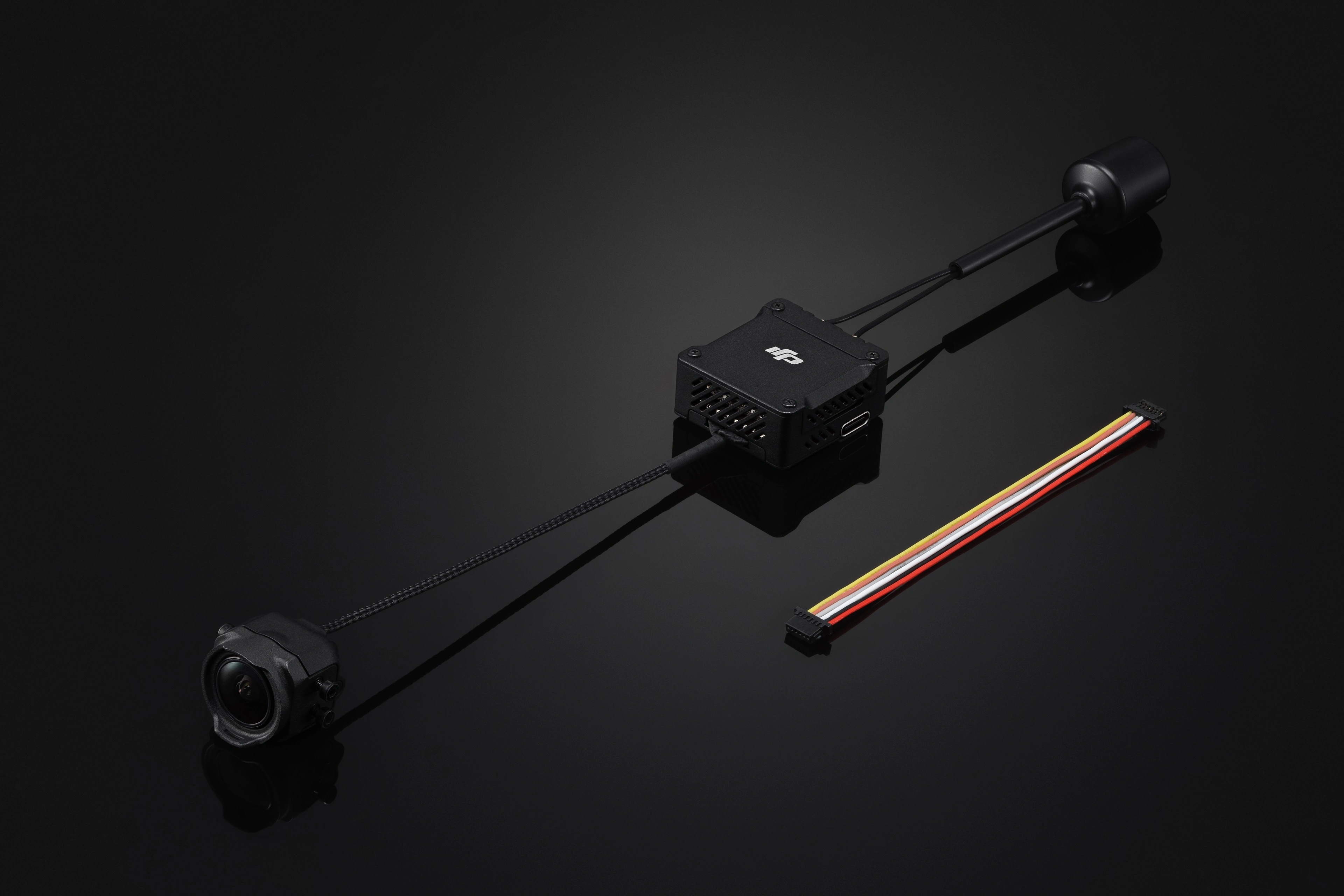

DJI O3 Air Unit 소개

DJI O3 Air Unit는 DJI에서 개발한 FPV 드론 디지털 비디오 송수신 유닛으로, DJI의 기존 Air Unit 시스템을 개선한 모델입니다. 이 모델은 고화질 영상 전송, 낮은 지연 시간, 안정적인 연결을 통해 FPV 비행이 가능합니다. DJI O3 Air Unit은 커스텀 드론 사용자도 DJI FPV 드론을 사용하지 않아도 일반 FPV 드론에 사용할 수 있습니다.커스텀 FPV 드론에 DJI O3 Air Unit을 사용할 경우 설정 방법과 제품 특성에 대해 알아보겠습니다.

DJI O3 Air Unit의 특징

고화질 영상 전송

DJI O3 Air Unit는 최대 4K 해상도의 고화질 영상을 지원하며, 긴 거리에서도 안정적인 영상 송수신이 가능합니다. 영상 품질은 기존 모델보다 향상되어, 더욱 선명한 실시간 비행을 할수 있습니다.

낮은 지연 시간

DJI O3 Air Unit는 영상 전송 지연 시간을 최소화하여, 드론을 비행할 경우 실시간으로 HD 영상을 확인할 수 있습니다.

호환성

DJI O3 Air Unit는 DJI FPV 콤보와 아바타에서 사용되던 조종기와 호환됩니다. 커스텀 드론을 사용하는 경우, 별도의 수신기를 설치할 수 있지만 배선 작업 시 주의가 필요합니다. DJI 시스템을 사용하면 별도의 수신기 없이도 호환이 가능하여 간편한 설정을 제공합니다.

DJI O3 Air Unit 주요 기능
커스텀 FPV 에 사용가능	DJI 고글 2 및 FPV 고글 V2 용
DJI FPV 리모컨 2 와 함께 작동	DJI O3 + 비디오 전송
스트림 1080p H.265 비디오	최대 6.2 마일 범위
주파수 자동 전환	2T2R 무지향성 안테나
최대 4K60 fps까지 비디오 촬영	20GB 내장 스토리지

기존 제품과의 비교

DJI O3 Air Unit는 기존 DJI Air Unit, 비스타, 아날로그 송수신기와 비교했을 때 몇 가지 차별화된 기능을 가지고 있습니다. 특히, DJI FPV 시스템과의 호환성이 뛰어나며, 기존 DJI 제품에서 사용되던 조종기를 그대로 사용할 수 있는 장점이 있습니다. 커스텀 드론 사용자들은 별도의 수신기를 사용할 수 있으나, 배선 작업 시 신호 충돌을 피하기 위해 주의가 필요합니다.

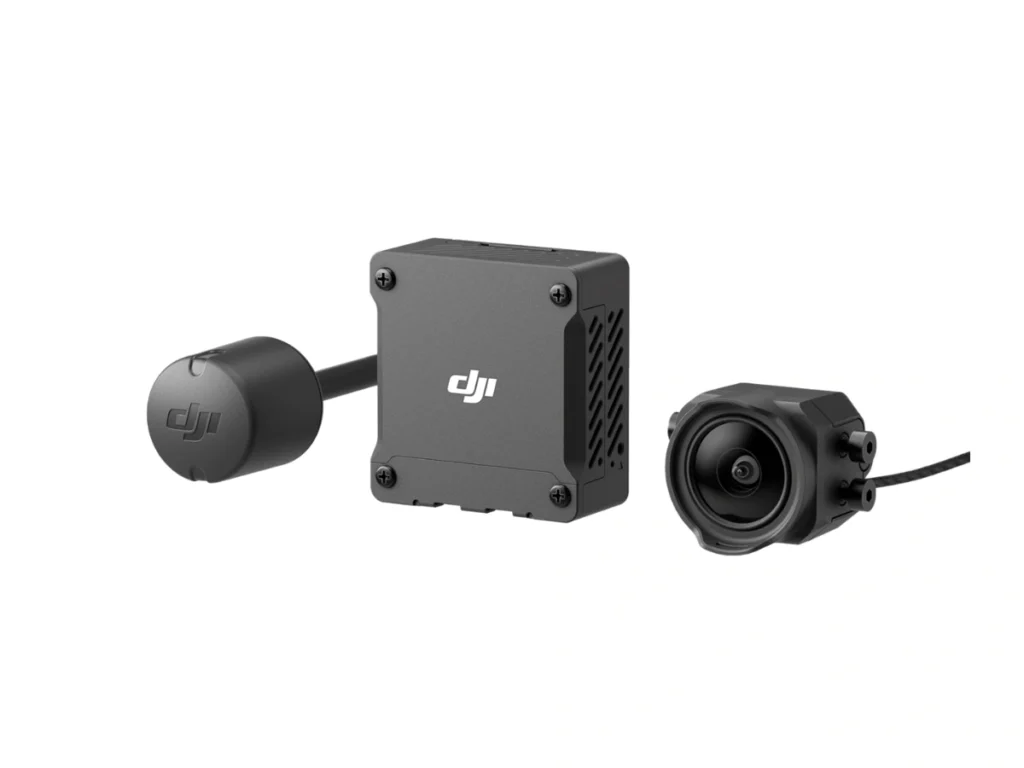

아래 사이트를 통해 DJI 03 AIR UNIT 제품을 확인 할수 있습니다.



For DJI O3 Air Unit for DJI Goggles 2 V2 4K/60fps 155° FOV 1080p/100fps H.265 Max Video 10km Transmission 30ms Lowest Latency -

DJI O3 Air Unit 사전 작업 및 설정

조종기와 연결 시 주의사항

DJI O3 Air Unit를 설정할 때 중요한 점은 조종기와의 연결입니다. 커스텀 조종기를 사용하는 경우, 신호선과 그라운드선을 적절히 처리해야 합니다. 잘못된 연결은 신호 충돌을 일으켜 조종기가 작동하지 않게 됩니다.

[ FPV 드론 조종기 추천 ] Jumper T15 FPV 드론 조종기

신호 충돌 문제 해결 방법

• 에어유닛 신호선 커팅: 신호 충돌을 방지하려면, 에어유닛에서 나오는 신호선 중 두 가닥을 커팅하여 신호가 겹치지 않도록 합니다. 이 조치를 취하면, 신호 충돌을 방지하고 정상적으로 조종기가 작동하게 됩니다.
• DJI FPV 조종기 사용: DJI FPV 조종기를 사용할 경우 별도의 신호선 커팅 작업은 필요하지 않으며, 기본적으로 충돌을 방지하는 설계가 되어 있습니다.
• 포트 번호 관리: 조종기와 에어유닛의 포트 번호가 겹치지 않도록 설정합니다. 포트 번호가 겹칠 경우, 정상적인 연결 및 신호 송수신이 어려워지므로 포트 번호 설정을 주의깊게 해야 합니다.

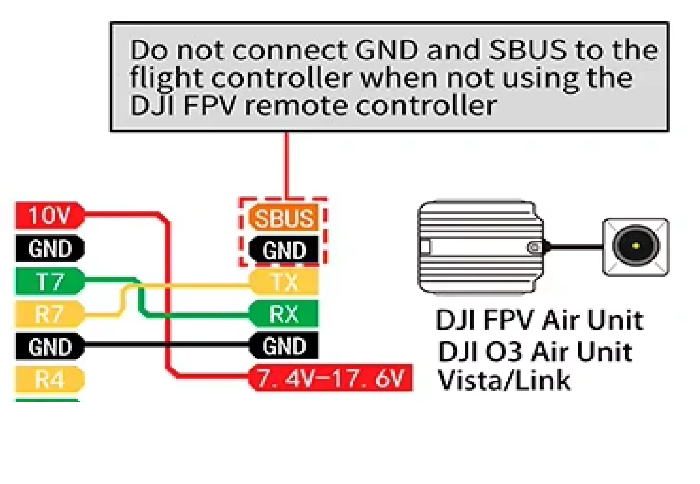

DJI O3 Air Unit를 설정할 때 조종기와의 연결 방법

OSD 활성화 방법

베타 플라이트의 4.4 버전부터 OSD를 활성화하는 방법에 변화가 있었습니다. 이전 버전에서는 CLI명령어를 사용해 OSD를 설정해야 했지만, 4.4 버전 이후부터는 포트 설정에서 OSD를 직관적으로 활성화할 수 있게 되었습니다. 그러나 여전히 CLI 명령어를 사용해야 하는 경우도 있기 때문에, 작동여부를 확인하고 작동이 안될 경우 명령어를 입력해서 설정해 주어야 합니다.

FPV 드론 디지털 고글의 종류와 선택 사항

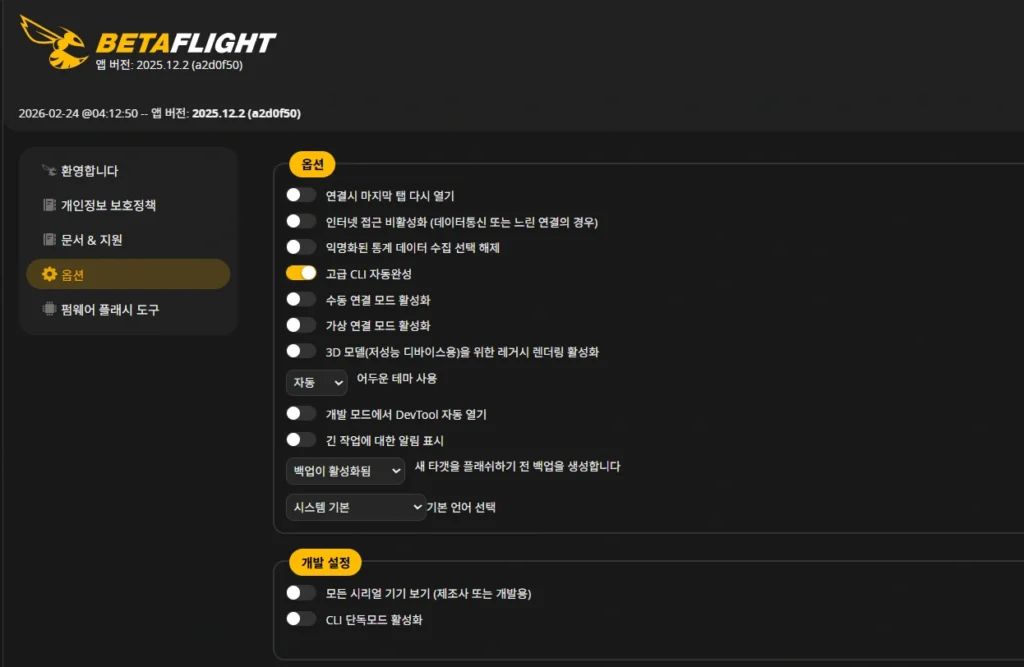

아래 사이트를 통해 최신의 BETAFLIGHT를 사용할수 있습니다.

Betaflight

OSD 활성화 절차

1. MSP 포트 활성화: 베타 플라이트에서 첫 번째로 해야 할 일은 포트 탭으로 이동하여 MSP(Multiwii Serial Protocol) 포트를 활성화하는 것입니다. 이 포트는 OSD와 통신하는 데 필수적인 역할을 합니다. MSP 포트를 활성화하지 않으면 OSD가 제대로 작동하지 않습니다.
2. CLI 명령어를 통한 OSD 설정: MSP 포트를 활성화한 후, CLI 명령어를 통해 OSD 화면에 표시할 항목을 설정할 수 있습니다. 예를 들어, set osd_displayport_device = MSP, set displayport_msp_serial = 3와 명령어를 입력해 OSD를 설정할 수 있습니다.
3. 설정 저장: 모든 설정이 완료되면, save 명령어를 입력하여 변경된 사항을 저장합니다.

set osd_displayport_device = MSP, set displayport_msp_serial = 3

전원 관리 및 발열 문제

DJI O3 Air Unit를 펌웨어 업그레이드를 하거나 설정시 발열 문제를 겪을 수 있습니다. 과도한 발열로 인해 시스템이 손상될 수 있으므로, 이를 방지하기 위한 전원 관리가 필요합니다.

발열 문제

O3 Air Unit는 USB 연결 시 바로 전원이 켜지며, 이전 모델에서는 주전원이 인가되어야만 활성화되었지만 이번 모델은 USB만으로도 전원이 공급됩니다. 그러나 과도한 발열로 고장이 발생할 수 있기 때문에, 전원 연결 후 발열을 주의깊게 관찰해야 합니다.

기체를 조립하고 고글 설정을 할 때 반드시 주전원을 인가해야 하며, 발열로 인한 고장을 방지하기 위해 선풍기나 외부 냉각 장치를 사용하는 것이 좋습니다. 발열을 관리하지 않으면 고장이 발생할 수 있으며, 이로 인한 수리 비용이 상당히 클 수 있습니다. 따라서 예방 조치가 필수적입니다.

FCC 작업 및 설정 방법

FCC(Federal Communications Commission) 작업을 통해 송수신기의 출력을 조정할 수 있습니다. 기본적으로 송수신기의 출력은 25mW로 제한되어 있어 비행 거리가 제한적일 수 있습니다. FCC 작업을 통해 송신기의 출력을 증가시키면 비행 거리를 늘릴 수 있습니다.

FCC는 주파수의 사용 제한을 두어, 특정 주파수 대역이 전파 간섭 없이 효율적으로 사용되도록 합니다. 예를 들어, 드론 같은 장치가 무선 통신을 사용할 때, FCC 규제를 통해 주파수 출력이나 통신 범위를 제한되어 있습니다.

FCC 작업 절차

1. 메모장을 열어 아래 코드를 입력 입력합니다.
2. 해당 내용을 마이크로 SD 카드에 저장한 후, 고글에 SD 카드를 삽입하고 전원을 켭니다.
3. FCC 작업이 완료된 후, 채널 모드에서 수동으로 변경하여 채널 수를 확인합니다.

 ham_cfg_support

Betaflight Canvas Mode 설정방법

Betaflight Canvas Mode를 활성화하여 OSD 화면을 DJI에서 제공하는 기본 화면이 아닌 BCM 모드로 향상시킬 수 있습니다.

• Canvas Mode 활성화: OSD 화면에서 다양한 항목을 세밀하게 조정할 수 있는 기능을 제공합니다. set displayport_msp_serial = 3와 같은 명령어를 통해 Canvas Mode를 활성화하면, 비행 중 실시간 데이터 표시가 되어 직관적으로 나타납니다.

set osd_displayport_device = MSP
    set displayport_msp_serial = 3
    save

DJI 소프트웨어 다운로드 센터

아래 사이트에서 DJI ARI UNIT 펌워어를 다운받을수 있습니다.

DJI Assistant 2 (소비자 드론 시리즈용) - 다운로드 센터 - DJI

DJI O3 Air Unit는 뛰어난 성능과 다양한 기능을 제공하는 디지털 비디오 송수신 유닛입니다. 그러나 설정 과정에서는 신호 충돌, 발열, OSD 설정 등 여러 가지 주의사항이 존재합니다. 정확한 설정과 예방 조치를 통해 안정적인 비행 환경을 유지할 수 있습니다. DJI O3 Air Unit와 베타 플라이트 설정, FCC 작업 등을 적절히 관리하면 더욱 향상된 FPV 비행을 경험할 수 있습니다.
