[ FPV 드론 ] 속도와 내구성을 동시에 갖춘 5인치 레이싱 FPV 프레임 소개

5인치 FPV 드론 프레임 성능 비교 및 특징

빠른 속도와 정밀한 조종을 자랑하는 FPV 레이싱 드론은 일반 드론과는 차원이 다른 성능을 요구합니다. 그 핵심에는 바로 프레임이 있습니다. 드론의 전체 구조를 지탱하는 FPV 프레임은 단순한 지지대를 넘어 비행 성능, 내구성, 안정성에 지대한 영향을 미치는 요소입니다. 특히 5인치 FPV 드론 프레임은 레이싱에 최적화된 크기로 많은 사용자에게 사랑받고 있으며, 무게와 강도를 동시에 만족시켜야 하기 때문에 재질과 설계가 매우 중요합니다.

오늘은 고급 드론 제작에 많이 활용되는 탄소 섬유 프레임7075 알루미늄 합금 구조를 갖춘 GEPRC 레이싱 프레임을 중심으로, FPV 드론 프레임의 핵심 기능과 선택 시 고려해야 할 요소를 자세히 소개합니다

GEPRC 레이싱 프레임으로 알아보는 고성능 FPV 드론

FPV 레이싱 드론 프레임은 단순히 드론을 지탱하는 역할을 넘어, 드론의 비행 성능에 큰 영향을 미칩니다. 레이싱 드론은 속도와 강한 충격을 견뎌야 하기 때문에, 강도와 내구성이 뛰어난 소재가 필요합니다. 또한, 드론의 구조적 설계는 비행 중 안정성을 높이고, 충돌 시 손상될 가능성을 최소화해야 합니다.

레이싱 드론의 요구 사항 및 특징

  1. 내구성이 뛰어난 소재 레이싱 프레임은 주로 고강도 알루미늄 합금이나 탄소 섬유로 제작됩니다. 알루미늄 합금은 가볍고 강도가 높으며, 충격을 잘 흡수할 수 있는 특성이 있습니다. 탄소 섬유는 매우 강하고 가벼워, 비행 성능을 극대화할 수 있는 장점이 있습니다.
  2. 구조적 설계 FPV 레이싱 프레임은 일반적으로 비행 안정성과 충격 흡수성을 고려해 설계됩니다. 상어 지느러미와 같은 디자인 요소를 채택하여 충돌 후 뒤집힘을 방지하고, 빠르게 복구할 수 있도록 돕습니다. 또한, 프레임의 팔 부분이 빠르게 분리될 수 있도록 설계되어, 드론의 유지보수나 수리가 용이합니다.
  3. 컴팩트한 설계 FPV 레이싱 드론의 프레임은 가능한 한 가볍고 컴팩트하게 설계되어야 합니다. 드론의 무게는 비행 성능에 큰 영향을 미치기 때문에, 불필요한 부피나 무게를 최소화하는 것이 중요합니다.
  4. 모터 및 비행 컨트롤러 장착 대부분의 레이싱 프레임은 다양한 크기의 모터와 비행 컨트롤러를 장착할 수 있도록 설계됩니다. 일반적으로 20x20mm, 25.5x25.5mm, 30.5x30.5mm 크기의 비행 컨트롤러와 16x16mm 모터 마운팅 홀을 지원합니다.
  5. 호환성 부품의 호환성을 제공해야 합니다. 고호환성을 높여 드론의 성능을 최적화해야 합니다.

GEPRC 5인치 레이싱 FPV 프레임

GEPRC 레이서 프레임은 7075-T6 항공 알루미늄 합금 스플린트와 고급 T700 탄소 섬유판을 CNC 가공하여 결합하였으며, 전체 구조가 견고합니다. 2020mm, 25.525.5mm, 30.530.5mm 크기의 비행 컨트롤러를 장착할 수 있으며, 모터 장착 홀은 1616mm입니다.

GEPRC 레이서 프레임​ 제품 보기

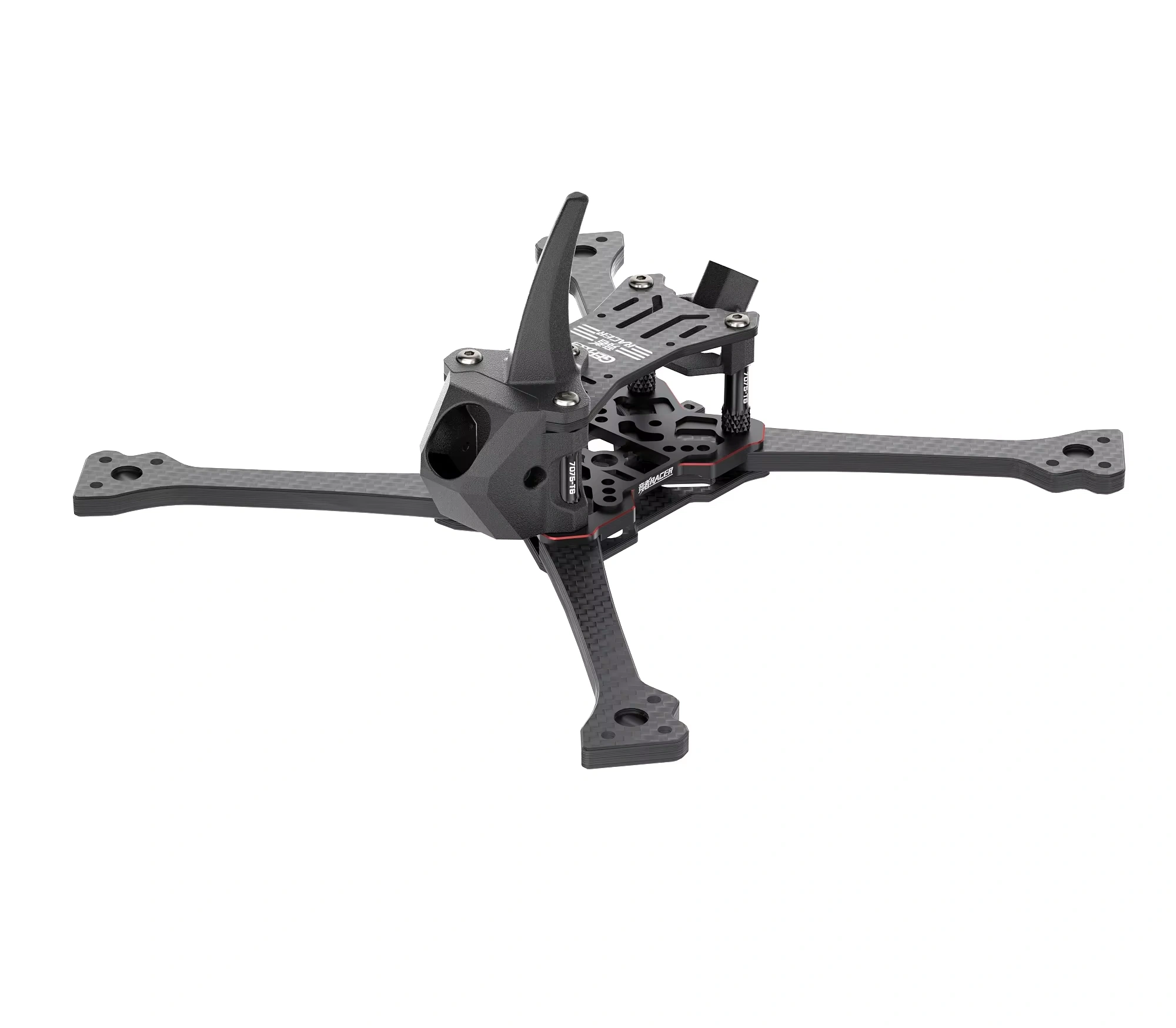

5인치 레이싱 FPV 프레임

제품 특징

  1. 고강도 7075 알루미늄 합금 스플린트
  2. T700 탄소 섬유판 재질
  3. 상어 지느러미 디자인을 채택해 충돌 후 뒤집힘이 용이
  4. 팔 부분의 빠른 분리 설계로 유지보수가 편리
  5. 25.5mm 25.5mm M3 나사 구멍을 가진 FC 홀이 새롭게 출시된 GEPRC 25.5MM 스택과 호환
  6. HDZero VTX와 호환 가능

드론 프레임 사양

  • 모델: RACER FPV 프레임
  • 프레임: GEP-RACER 프레임
  • 크기: 175mm 173mm
  • 휠베이스: 208mm
  • 상판 두께: 2.0mm
  • 알루미늄 판 두께: 2.0mm
  • 하판 두께: 2.0mm
  • 팔 두께: 5.0mm
