[ FPV 드론 ] 장거리 비행을 위한 FPV 드론 영상 전송 시스템 소개

장거리 비행을 위한 FPV 드론 장비

드론을 장거리로 조종하거나 장애물이 많은 환경에서 비행하다 보면 수신 신호가 단절되는 문제가 종종 발생합니다. 특히 산악 지역이나 건물이 밀집된 지역에서는 이러한 문제가 더욱 심각하게 나타나며, 이는 비행 중 사고나 드론 손실로 이어질 수 있습니다. 이런 문제를 해결하기 위해 FPV 장거리 영상 시스템은 필수적인 요소입니다.

FPV 장거리 영상 시스템

FPV 드론 장거리 비행의 필수 사항

FPV 드론을 장거리 비행을 하기 위해서 중요한 것은 안정적인 신호 전송과 고화질의 실시간 영상입니다. 이를 위해 아래와 같은 요소를 반드시 고려해야 합니다.

고출력 송신기 및 안테나 선택

장거리 비행에서는 송신기와 안테나의 성능이 핵심입니다.

고출력 송신기

송신기의 출력이 높을수록 신호가 멀리까지 전달됩니다. 일반적으로 1.2GHz, 2.4GHz, 또는 5.8GHz 대역의 송신기를 사용하며, 장거리에서는 낮은 주파수 대역(1.2GHz)이 더 유리합니다.

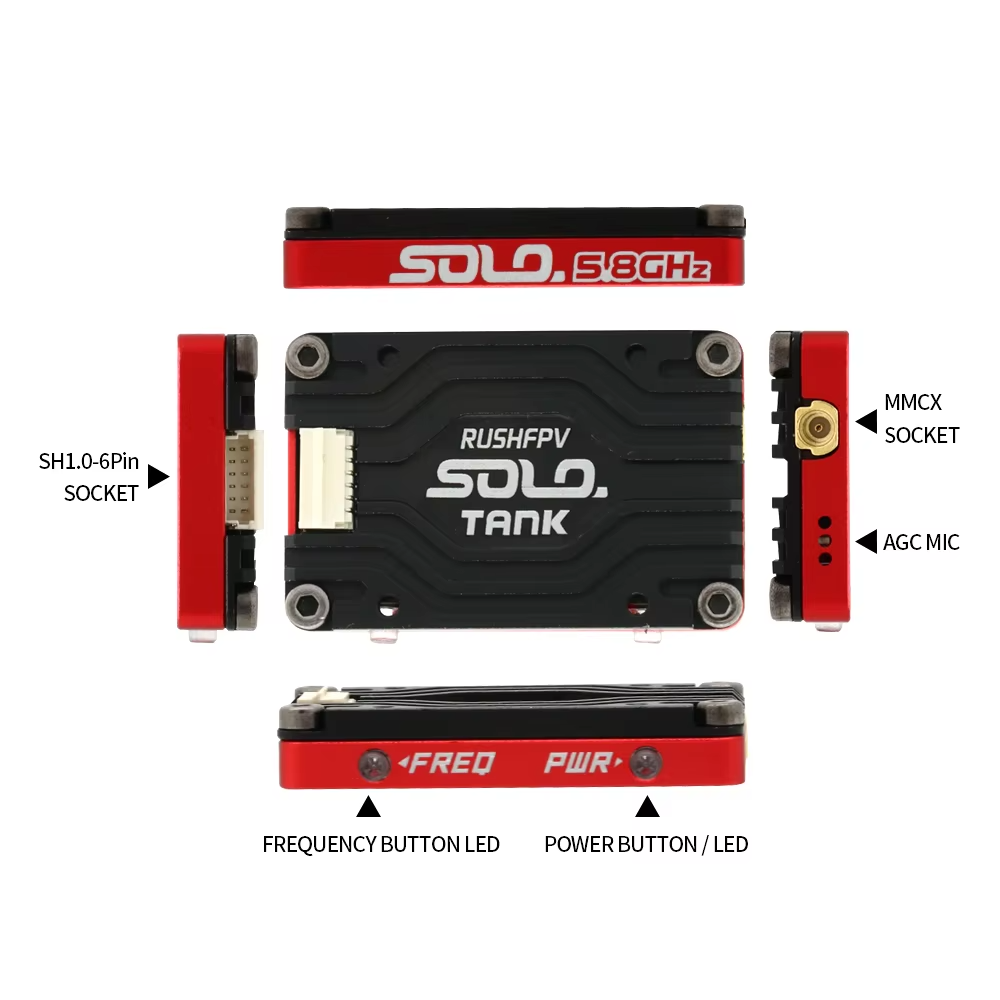

FPV VTX USH Solo Tank 5.8G VTX 비디오 송신기 1.6W 보기

전력 레벨: PIT-25mW-400mW-800mW-1W-1.6W
채널: 48CH 입력 전압: DC 7-36V(6S LIPO)
출력 전압: DC 5V(최대 600mA)
비디오 형식 CVBS PAL/NTSC
오디오: AGC
치수: H 37mm*W 24mm* D 6.7mm

지향성 안테나

방향성이 있는 안테나는 특정 방향으로 신호를 집중적으로 전송해 장거리에서도 안정적인 연결을 제공합니다.

수신기 및 안테나

장거리 비행에서는 수신기의 성능도 중요합니다.

다이버시티 수신기

여러 안테나를 통해 신호를 수신하여 가장 강한 신호를 선택하는 방식으로, 신호 손실을 최소화할 수 있습니다.

패치 안테나와 헬릭스 안테나

안테나는 장거리 비행에 적합하게 높은 신호 수신 감도와 안정적인 신호를 제공해야 합니다.

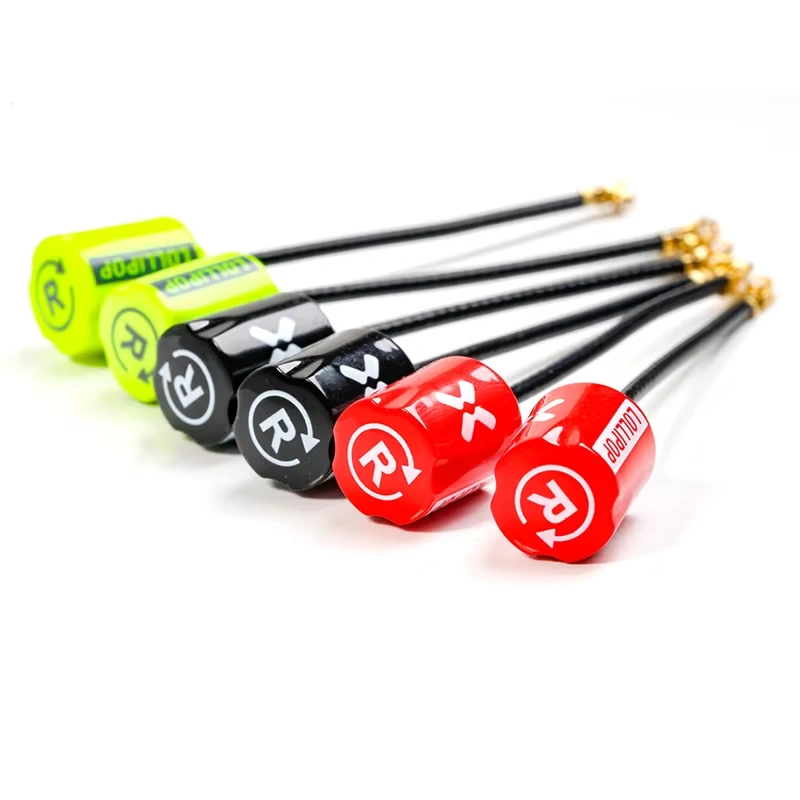

FPV드론 안테나 LOLLIPOP 제품 보기

신호 방해 요소 관리

장거리 비행 중에는 신호 방해 요소를 피하는 것도 중요합니다. 산악 지역이나 도시에서는 장애물로 인해 신호가 차단될 수 있으므로, 비행 전에 신호 간섭이 적은 경로를 계획해야 합니다. 다른 주파수를 사용하는 장비와의 간섭도 주의해야 합니다.

디지털 영상 장비

최근 FPV 시스템은 아날로그에서 디지털로 급속히 전환되고 있습니다. 디지털 장비는 고화질의 영상을 제공하며, 장거리에서도 선명한 화면을 유지하는 데 유리합니다.

디지털 FPV의 장점

고화질 영상: 720p, 1080p의 선명한 영상 제공하고 디지털 시스템은 지연 시간을 최소화해 실시간 조종에 적합합니다. 또한 디지털 신호는 아날로그 신호보다 간섭에 강하며, 안정적인 영상 품질을 제공합니다.

대표적인 디지털 장비

DJI FPV 시스템: 고화질 영상과 장거리 전송 성능으로 널리 사용됨.
HDZero: 저지연 고화질 FPV를 제공하며, 오픈 소스 커뮤니티에서 큰 인기를 끌고 있음.

디지털 시스템은 장거리 비행뿐만 아니라 일반 비행에서도 점점 필수적인 요소로 자리 잡고 있습니다.

무조명 야간 촬영 가능한 고해상도 FPV 드론 적외선 카메라 소개

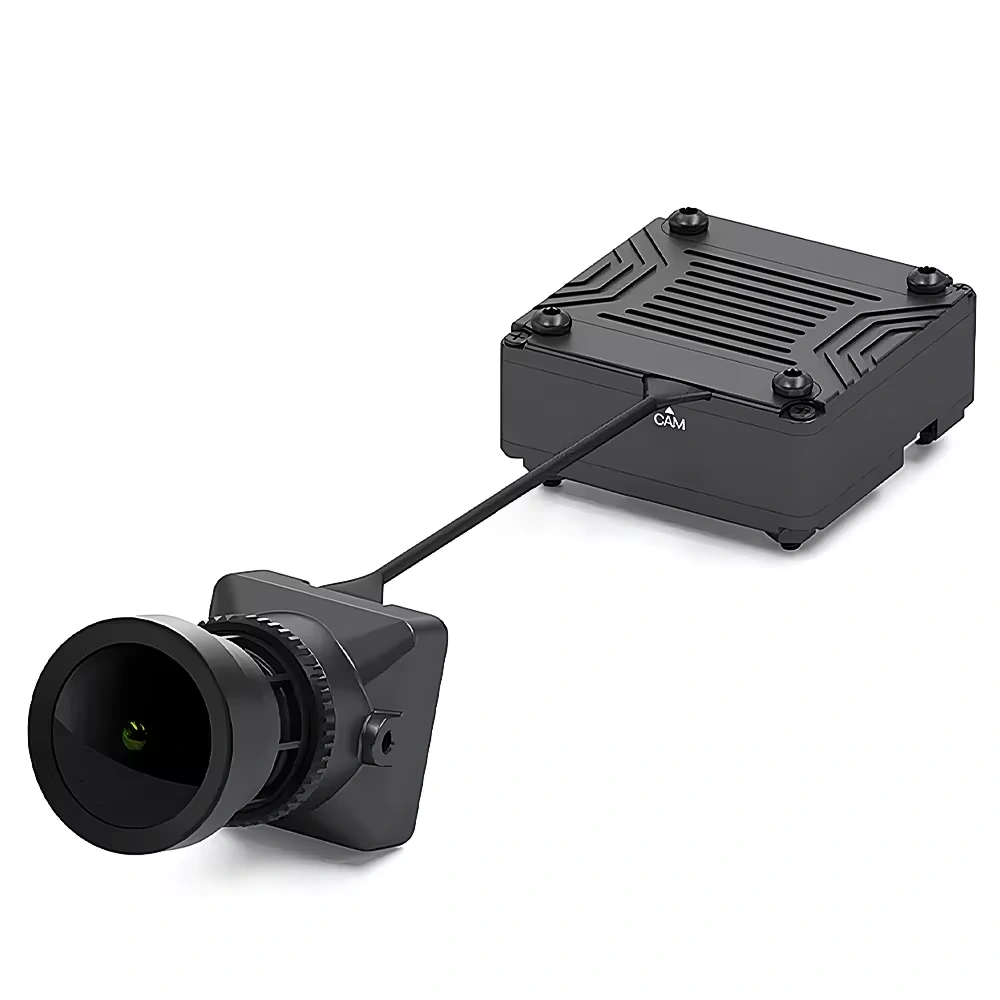

CADDX Infra Camera	dji 03 air unit

CADDX Infra Camera 제품 보기

장거리 전송 시스템

장거리 전송 시스템은 신호 손실을 최소화하고 안정적인 비행을 필수 사항이라고 할수 있습니다. 특히, 장거리 FPV 드론 조종에서는 신호 전송의 안정성이 생명과도 같습니다.

OcuSync 및 Crossfire 시스템

OcuSync

DJI가 개발한 전송 시스템으로, 최대 10km 이상의 전송 거리를 자랑하며 신뢰할 수 있는 영상 전송 품질을 제공합니다.

Crossfire

TBS(Timeless Bond Solutions)에서 개발한 조종 신호 전송 시스템으로, 강력한 신호 범위와 장애물 관통 능력을 제공합니다.

전력 관리와 배터리 효율

장거리 비행에서는 고출력 송신기와 수신기가 많은 전력을 소비합니다. 따라서 배터리 효율을 높이고 예비 배터리를 준비하는 것이 중요합니다.

FPV드론 배터리 선택 방법과 셀수 선택 방법과 체크 사항

장거리 비행을 위한 신호 증폭기

신호 증폭기를 사용하면 송신 범위를 확장할 수 있습니다. 증폭기는 송신기의 출력을 강화하여 더 먼 거리까지 안정적으로 신호를 전달할 수 있습니다.

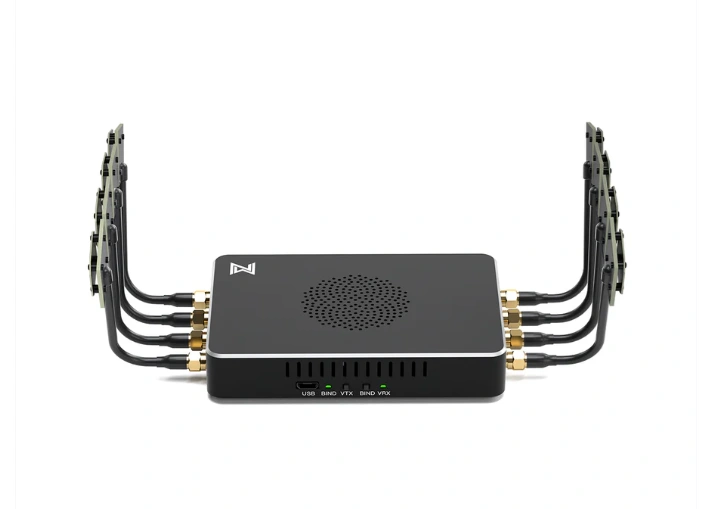

디지털 영상을 증폭해서 전송거리를 확장한 Walksnail Avatar Repeater 제품입니다.

Walksnail Avatar Repeater 제품보기

Walksnail Avatar Repeater

Specification	Details
System	Avatar HD system
Power input	9V-26V
Dimensions	119.5*72*18.6mm
Weight	145g (Antenna not included)
I/O Interface	Type-C, 4Pin 1.0mm Port
Transmission Resolution	1080p/100fps, 1080p/60fps, 720p/100fps, 720p/60fps
Communication Frequency	5.15GHz-5.30GHz; 5.50GHz-5.85GHz
Transmitter Power (EIRP)	FCC: <30dBm; CE: <14dBm; SRRC: <20dBm; MIC: <25dBm
5.2G Antenna	Frequency range: 5.15GHz-5.30GHz; Gain: 7dBi (AVG) Polarization: LHCP
5.8G Antenna	Frequency range: 5.50GHz-6.00GHz; Gain: 7dBi (AVG) Polarization: LHCP

안정적이고 안전한 FPV 장거리 비행 을 위해 올바른 장비 선택과 시스템 구성을 통해 안정적인 비행 환경을 구축할 수 있습니다. 고출력 송신기와 지향성 안테나의 조합은 필수입니다. 디지털 영상 시스템은 선명한 화질과 낮은 지연 시간을 제공합니다. 신호 방해 요소를 사전에 관리하고, 전력과 배터리를 효율적으로 사용해야 합니다.
