[ FPV 드론 제작 방법 1 ] FPV 드론 최저가로 조립하는 방법 소개
목차
최저가 FPV 드론 제작 방법 소개
FPV 드론 제작을 최저가로 제작할수 있는 방법으로 부품을 구성하고 자재를 살펴 보도록 하겠습니다.
4인치 FPV 드론 DIY 최저가 조립하는 방법
4인치 드론 제작을 최저가로 제작하는 비용은 초보자 일반 사용자 용으로 20만원대 가격대에 조립이 가능합니다. 아래 가격대를 참고해서 직접 조립을 한다면 비용을 많이 지불하지 않고 FPV 드론에 입문하실수 있습니다. 아래 사양은 일반 사용자와 연습용 드론으로 사양을 추려 봤습니다.
드론 부품 소개
일반적으로 드론 제작 비용은 2인치는 20만원대, 3인치 30만원대, 5인치 50만원대, 정도라고 보시면 됩니다.
디지털 드론이 보편화 되면서 아날로그 드론이 상당히 많이 저렴해 졌기때문에 현재는 누구나 부담 없이 FPV 드론에 입문하실수 있다고 생각합니다.

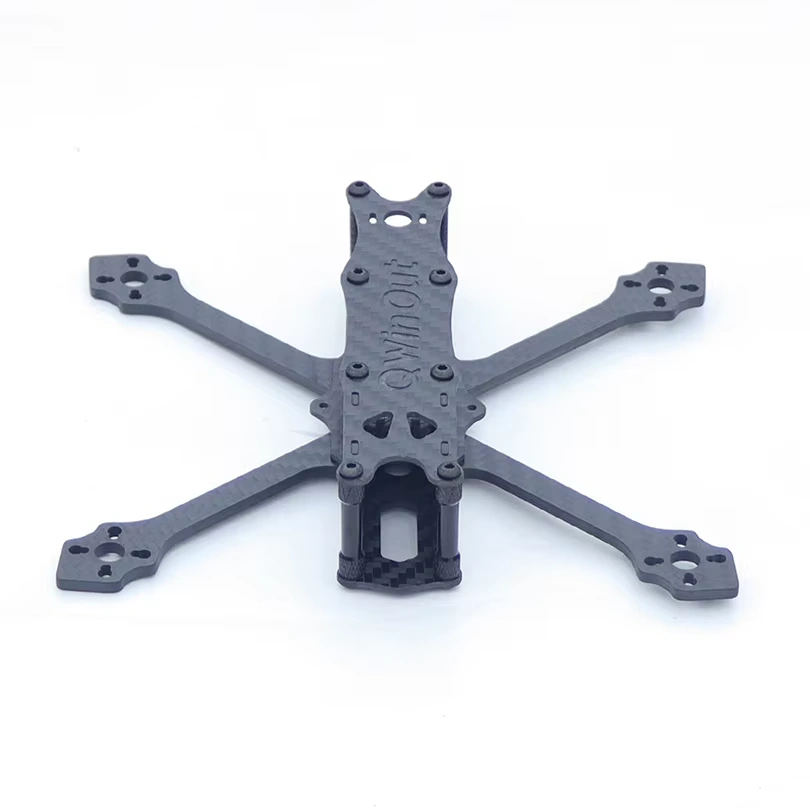

FPV 4인치 드론 프레임
이 프레임은 모터를 업그레이드 할수 있는 장점이 있고 가장 일반적인 스타일을 가지고 있습니다. 단지 단점이 있다면 암 두께가 2.5mm로 좀 약한 편입니다. 그러나 추가 보강 작업을 하면 이 가격대에 추가 비용이 발생해도 우수하다고 판단되서 선택하게 됬습니다.

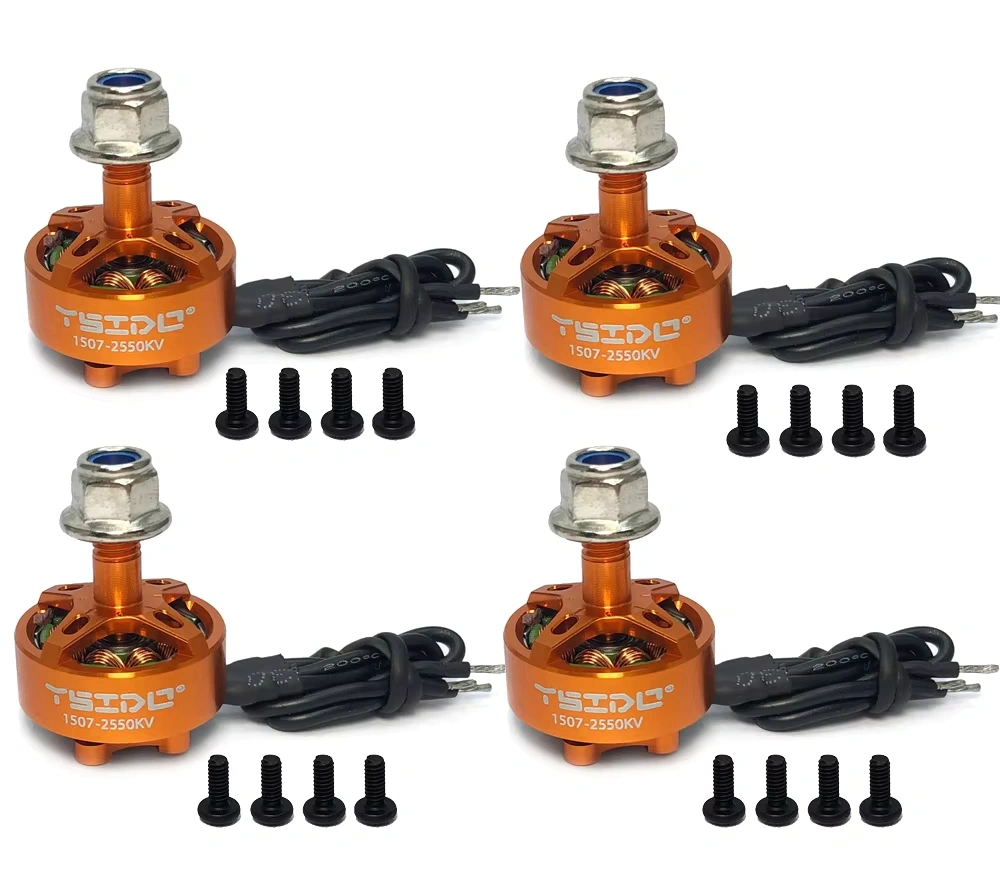

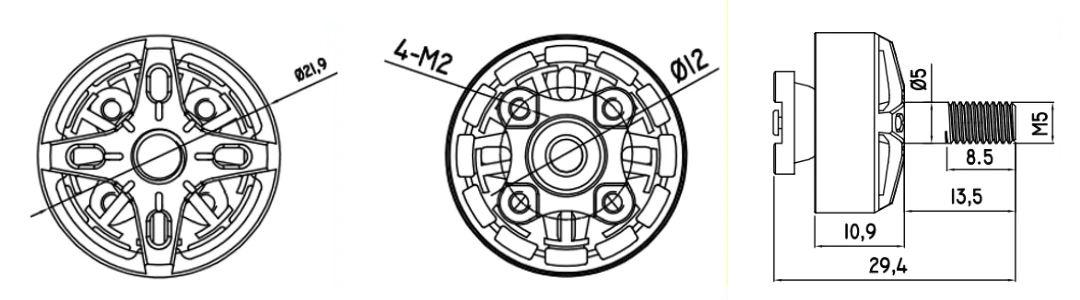

FPV 모터 4 세트 [ 1507 드론 모터 ]
FPV 1507 드론 모터는 "1507"이라는 숫자는 모터의 스테이터(자기 코일 부분) 크기를 나타내며, 이는 모터의 크기와 출력 성능을 표시합니다. FPV 드론에서 1507 모터는 일반적으로 중소형 드론에 사용됩니다.
1507은 모터의 스테이터 크기(디스크의 지름과 높이)로, "15"는 모터의 지름을 15mm로, "07"은 높이를 7mm로 나타냅니다.
1507 모터는 중간 크기와 고출력의 장점을 가지고 있어 비행 중 효율적인 전력 소비가 가능합니다. 이는 드론의 비행 시간이 길어지고, 배터리 소모를 최소화하는 데 도움이 됩니다. 1507 모터는 고속 회전이 가능하여 빠른 반응성을 자랑합니다.
FPV 드론에서는 드론의 무게가 매우 중요하며, 1507 모터는 경량 설계로 되어 있어 드론의 전체 무게를 최소화할 수 있습니다. 이는 드론의 비행 성능을 더욱 향상시키는 중요한 요소입니다.
4PCS FPV 모터 1507 보기 39,900원 4개

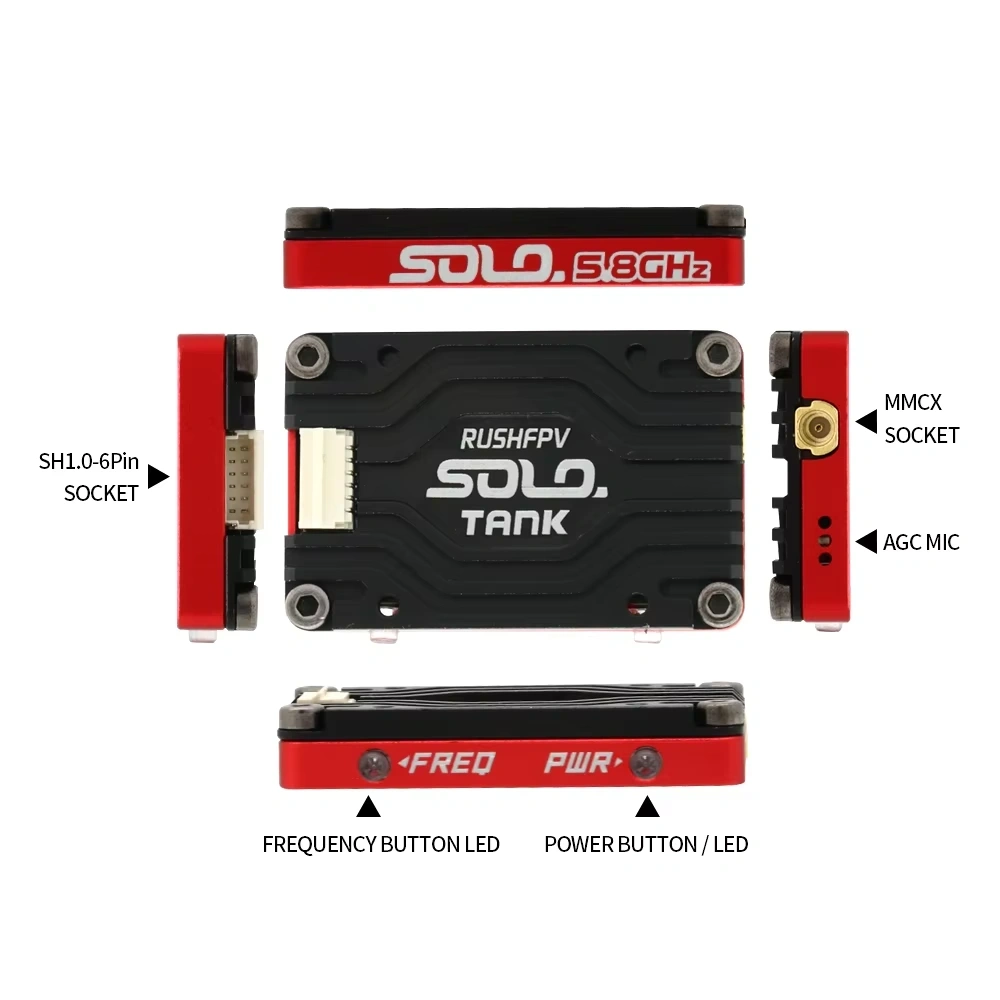

FPV 드론 VTX 1.6W
VTX의 출력 파워는 영상의 송출 거리와 품질을 결정하는 중요한 요소입니다. 1.6W VTX는 1W VTX보다 높은 송출 출력을 제공하며 더 긴 비행 거리에서도 안정적으로 영상을 송출할 수 있습니다. 1.6W의 출력을 제공하는 VTX는 5.8GHz 주파수 대역에서 더 넓은 범위의 신호 전송을 가능하게 하며, 송출 거리가 길어져 교외 지역이나 넓은 공간에서 비행 시 유리해서 선정해 봅니다.
FPV VTX USH Solo Tank 5.8G VTX 비디오 송신기 1.6W 보기 55,300원

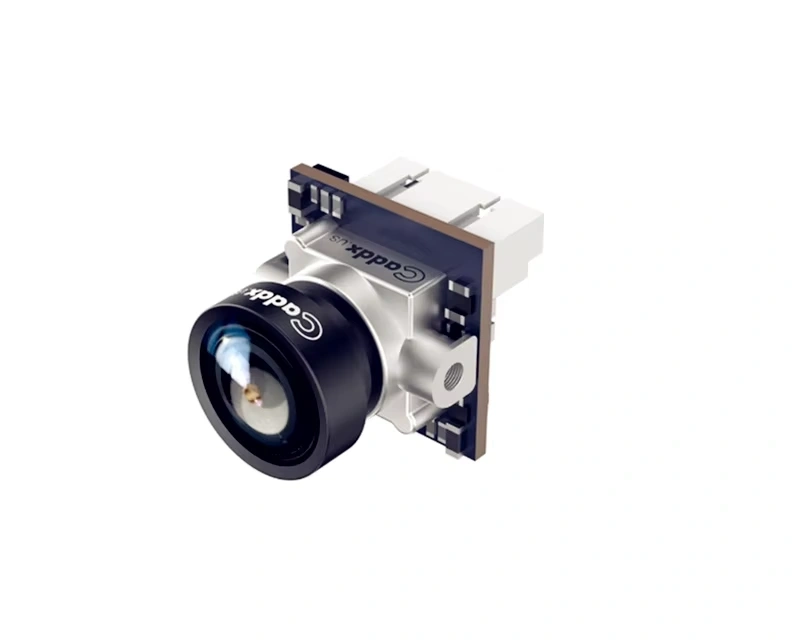

FPV 드론 카메라 1200 TVL
FPV 드론 카메라의 성능은 이미지 품질과 비행의 정확성에 큰 영향을 미치며, TVL(TV Lines)은 카메라의 해상도와 선명도를 측정하는 수치중 하나입니다.
TVL (TV Lines)**은 영상 해상도를 측정하는 단위로, 주로 FPV 드론 카메라의 성능을 평가할 때 사용됩니다.
TVL은 카메라에서 수평 방향으로 나타낼 수 있는 선(line)의 개수를 의미합니다. 이 숫자가 높을수록 카메라가 더 많은 세부사항을표시할수 있고, 영상의 선명도와 해상도가 높다는 것을 나타냅니다.
FPV Camera CADDX ANT Nano 1200TVL 15,450D원

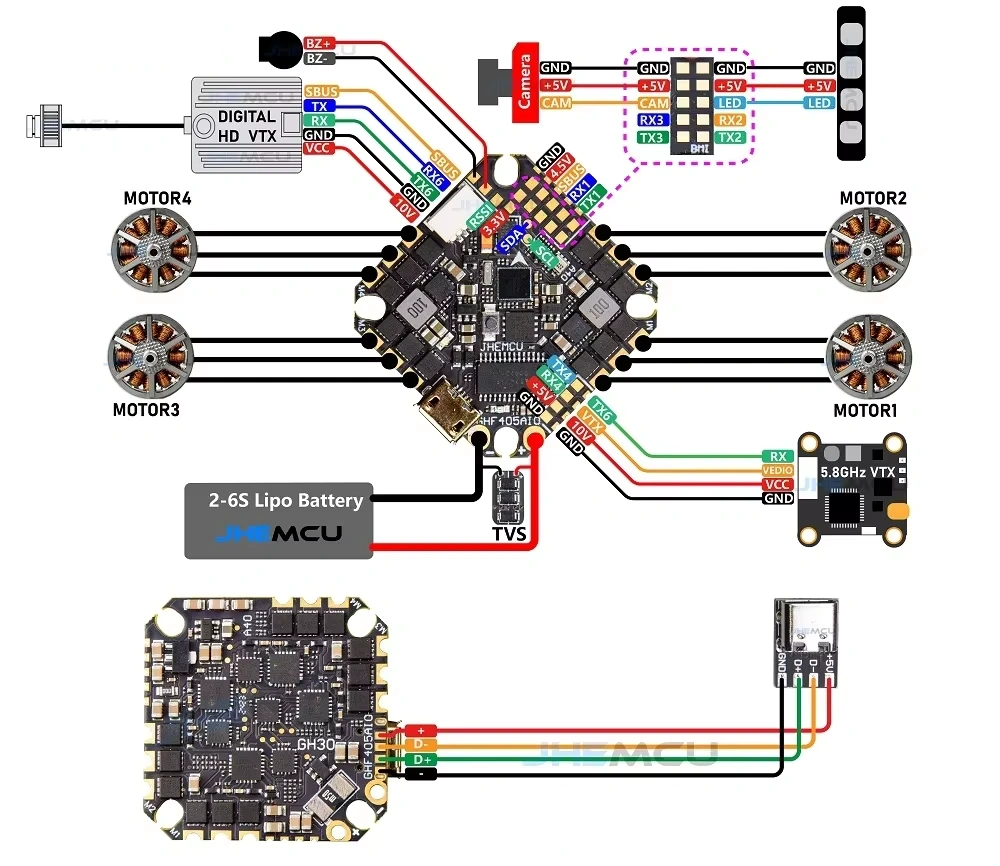

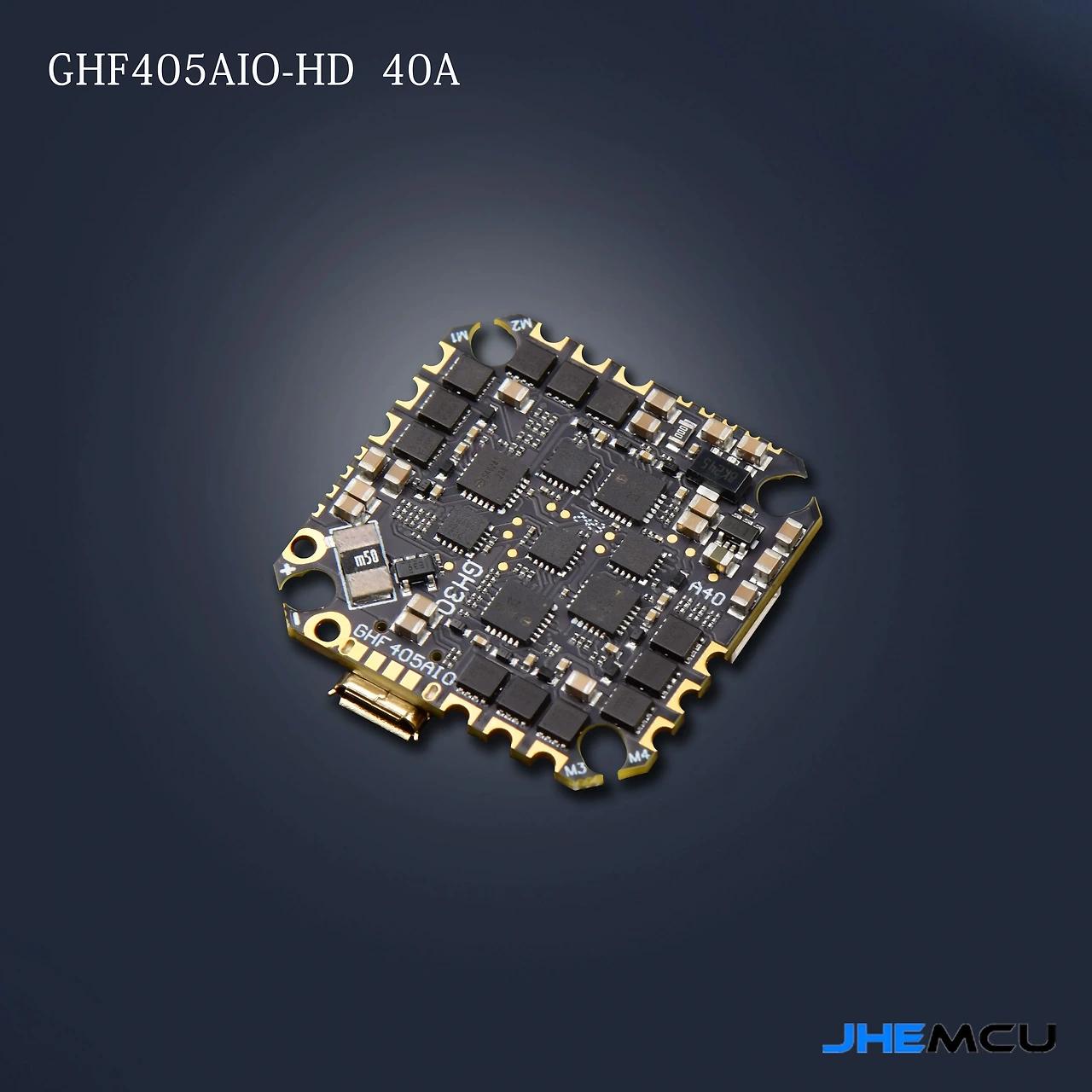

AIO 통합 보드 40A ESC
AIO 통합 보드는 FPV 드론의 부품(FC,ESC)을 하나의 보드에 통합한 제품입니다. 보통 비행 컨트롤러(FC), ESC, BEC(배터리 전원 공급 장치)의 기능을 하나의 보드에 포함시켜, 드론 조립을 간소화하고 더 작은 공간에 많은 기능을 담을 수 있도록 설계된 제품입니다.
이 보드는 디지털 시스템과 호환이 가능하며 ESC 40A로 충분한 출력이 가능하며 무게를 줄이는 데 유리합니다.
FC와 40A ESC 를 통합한 보드
FPV 드론 FC 40A 통합 보드 제품보기 59,300원

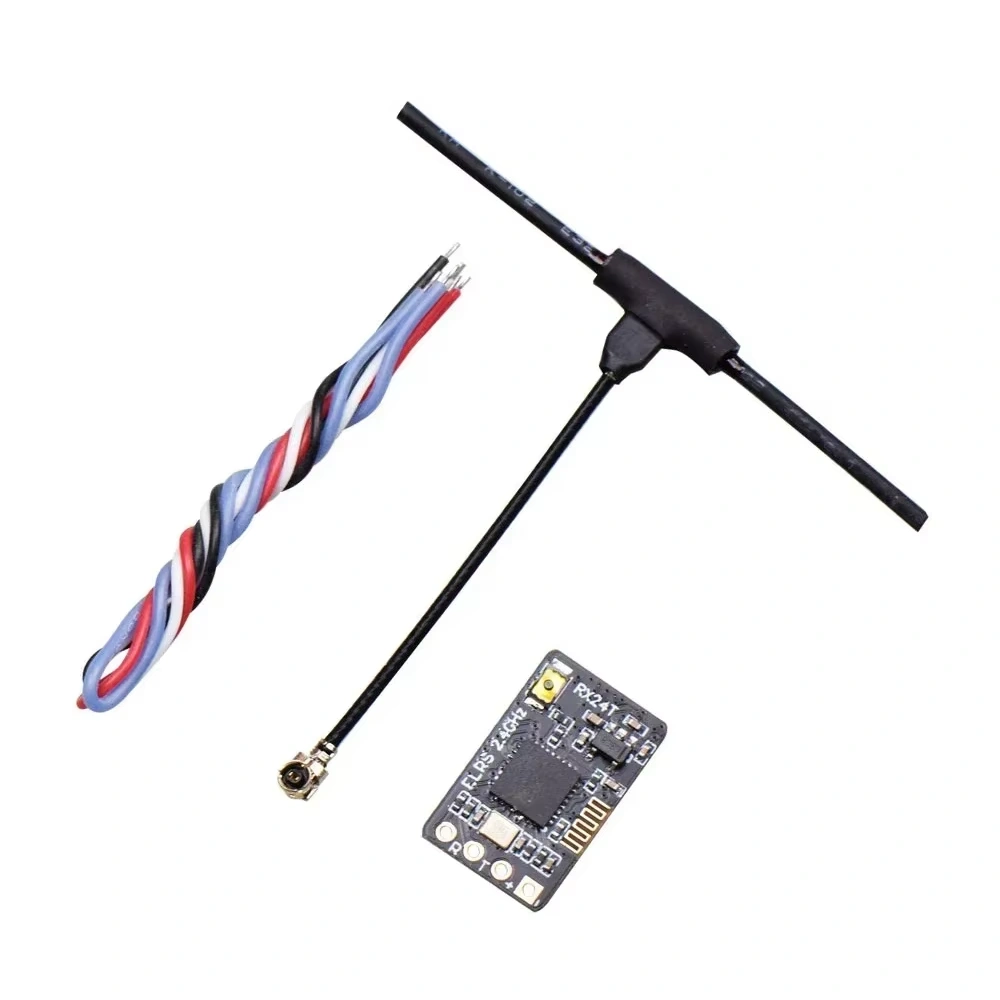

나노 장거리 수신기
ExpressLRS는 주로 드론 레이싱과 같은 고속, 고성능 비행 환경에서 필요한 빠르고 안정적인 통신을 제공하는 오픈 소스 장거리 무선 시스템입니다. 2.4GHz 주파수 대역을 사용하여 일반적인 FPV 시스템보다 더 긴 거리에서 안정적인 신호를 제공합니다. RX24T 수신기는 이 ExpressLRS 기술을 기반으로 하고 있습니다.
JHEMCU ExpressLRS RX24T 2.4G ELRS 라디오 나노 장거리 수신기 T형 안테나 포함
JHEMCU ExpressLRS RX24T 2.4G 보기 9,999원

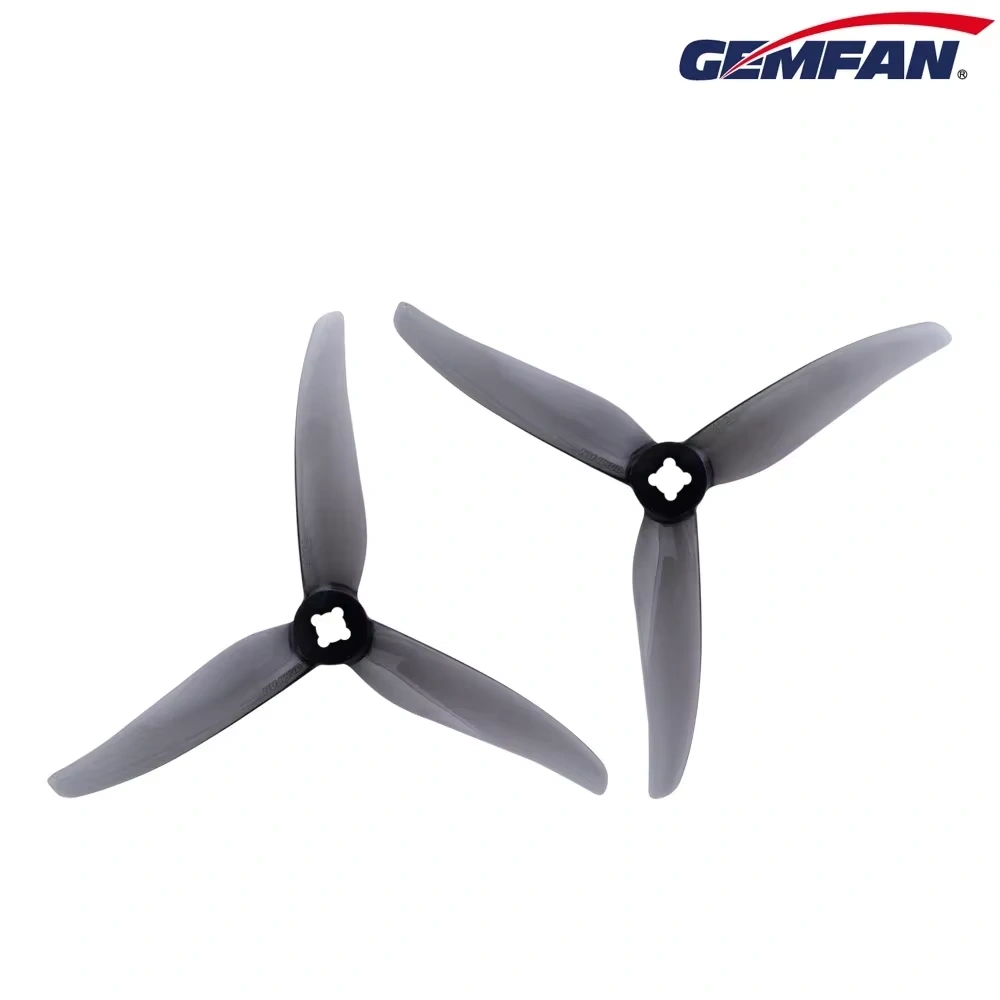

4인치 프로펠라 세트
4인치 프로펠라는 프로펠라의 날개 길이가 4인치 (약 101.6mm)크기 입니다 . 이 크기는 드론의 크기와 성능을 고려할 때, 중소형 드론에 이상적입니다. 일반적으로 4인치 프로펠라는 2204~2207 모터와도 호환되며, 드론이 고속 비행과 아크로비틱 동작을 원활히 수행할 수 있는 적당한 크기입니다.
10Pairs(10CW+10CCW) Gemfan 4인치 프로펠라 10개 보기 14,700원

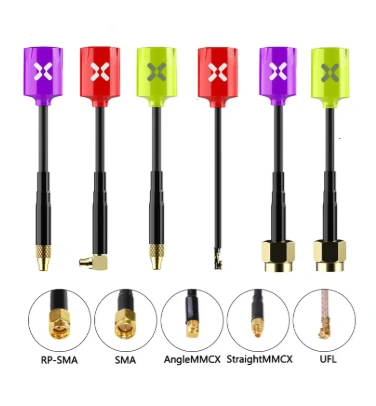

FOXEER Micro Lollipop V4 VTX 안테나
FOXEER Micro Lollipop V4 vtx 안테나 제품보기 11,000원

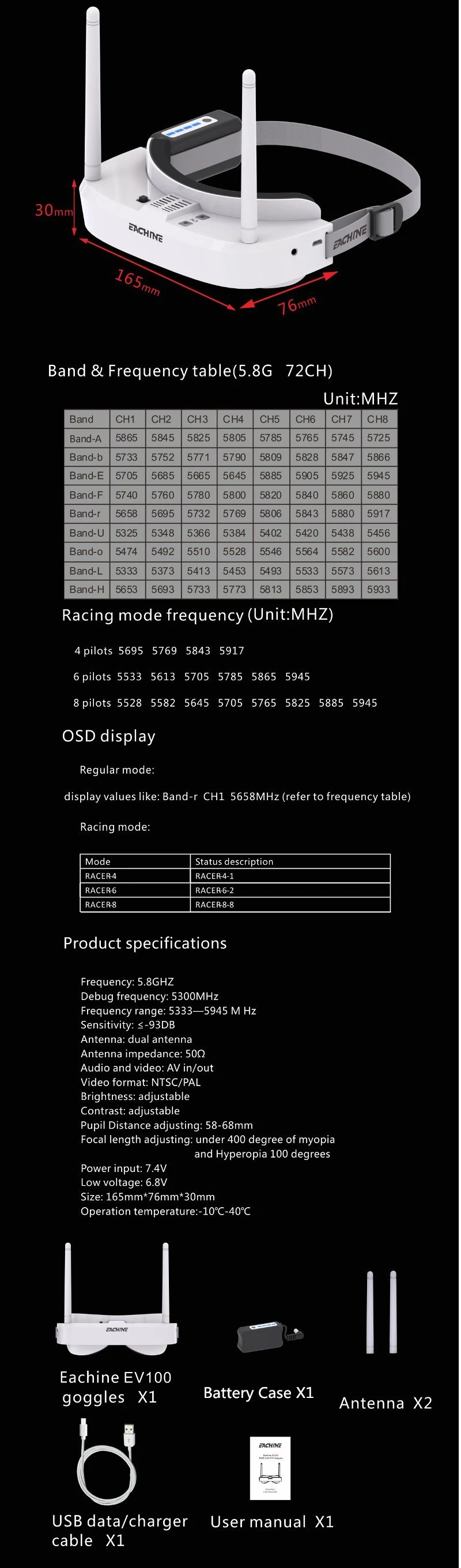

FPV 드론 고글
최저가로 드론 주변 장비를 구매 하는 방법은 사양을 좀 낮추고 아날로그 FPV 드론 세트로 조립하는 방법입니다.
디지털 FPV가 활성화 되면서 과거에는 상상도 못했던 가격으로 아날로그 FPV 드론을 장만 할수 있는 기회이기도 합니다.
이 고글은 사이즈가 적당하고 휴대하기 편하며 저렴한 가격이 매력적인 제품입니다. 단지 해상도가 좀 낮은 편이지만 아날로그 드론에서 해상도는 크게 문제 되지 않을거 같아 추천하게 됬습니다.
차후 디지털로 업드레이드를 생각해서 최소한의 비용으로 입문할수 있는 고글을 선택해 봤습니다.
Eachine EV100 720*540 5.8G 72CH FPV Goggles 보기 171,200원

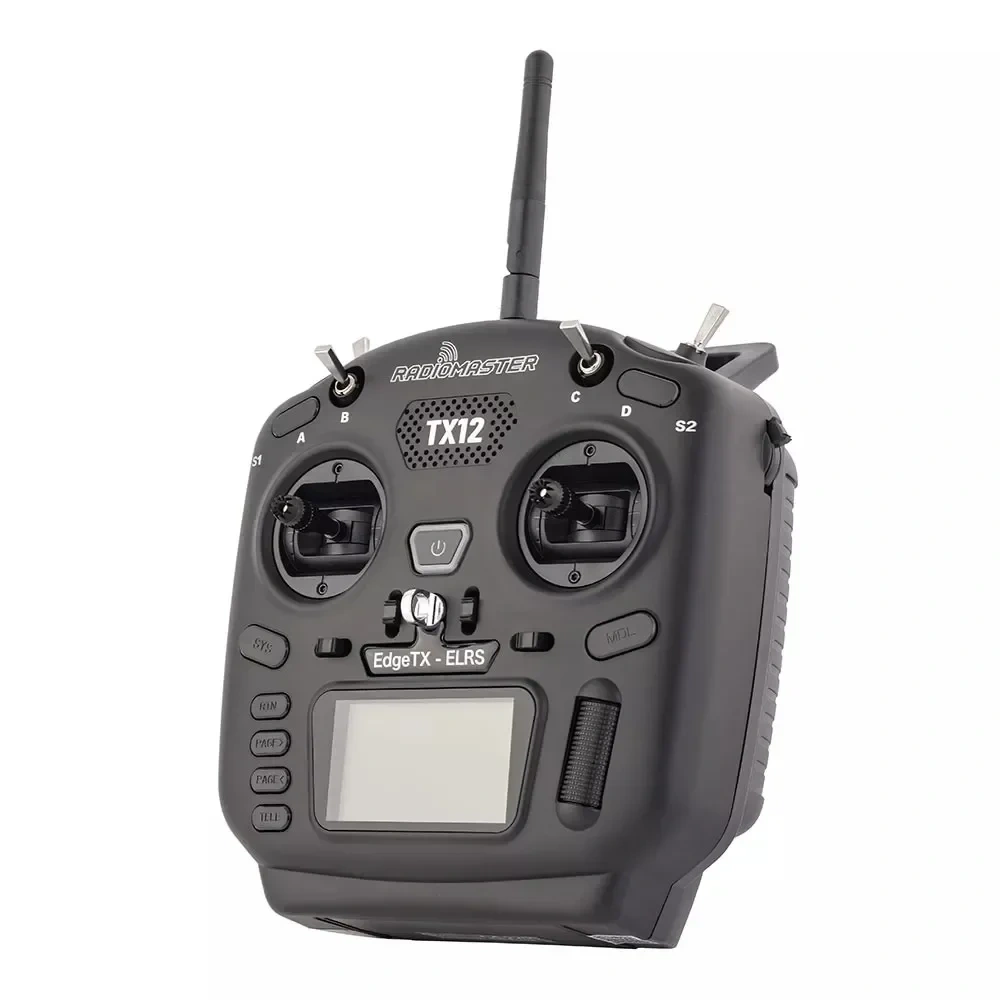

FPV 드론 조종기
중저가 라디어마스터 드론 조종기입니다. 조종기는 사용자의 느낌이 중요하다고 생각합니다. 자신의 손에 맞고 조종하기 쉬운 조종기를 선택하시면 될거 같습니다. 좀더 가격을 주더라도 조종기는 신중하게 선택하는 것을 권해 드립니다.
