[ RunCam WiFiLink HD ] FPV 드론 OPENIPC 디지털 시스템 소개

FPV 드론 RunCam WiFiLink HD



RunCam WiFiLink은 OpenIPC 펌웨어를 기반으로 동작하는 FPV 드론에 사용할수 있는 IP 카메라입니다. RunCam Wifilink는 WIFI를 통해 이미지를 송수신할수 있고 저렴한 가격으로 FPV 드론 HD 시스템을 구축할수 있습니다. 이번에는 RunCam WiFiLink의 주요 사양과 장점을 살펴보고 OPENIPC 시스템에 대한 소개를 해드리겠습니다.

OPENIPC시스템소개

OpenIPC란 ?

OpenIPC는 IP 카메라에 설치된 페쇄적인 펌웨어를 대체하기 위한 대안으로 만들어진 오픈 펌웨어입니다. 이 운영 체제는 다양한 제조사의 ARM 및 MIPS 프로세서를 사용하는 IP 카메라를 사용자가 자유롭게 사용할수 있게 개방한것입니다.



OpenIPC 펌웨어의 특징

간편한 설치와 소스 코드 공개

• OpenIPC 펌웨어는 미리 컴파일된 바이너리 파일 형태로 제공되어 사용자가 쉽게 설치할 수 있습니다.
• 모든 소스 파일에 접근할 수 있어, 프로그래머가 직접 개발과 개선에 참여할 수 있습니다.
• OpenIPC는 누구나 코드를 자유롭게 재사용할 수 있습니다. 심지어 독점 소프트웨어에 활용해도 됩니다.



OpenIPC 펌웨어의 구조



OpenIPC는 Buildroot를 사용해 Linux 배포판을 빌드합니다. 또한, 다양한 스트리머를 활용합니다:

• Majestic
• Divinus
• Mini
• Venc 스트리머



다양한 카메라 지원

OpenIPC는 다양한 카메라를 지원하기 위해 기본적인 기능에 초점어 개발되고 있습니다.

• 간단한 업그레이드를 통해 비디오 및 오디오 스트리밍을 사용할 수 있습니다.
• 사용자는 큰 어려움 없이 기존 카메라를 자유롭게 개선할 수 있습니다.

Introduction - OpenIPC



RunCam WiFiLink

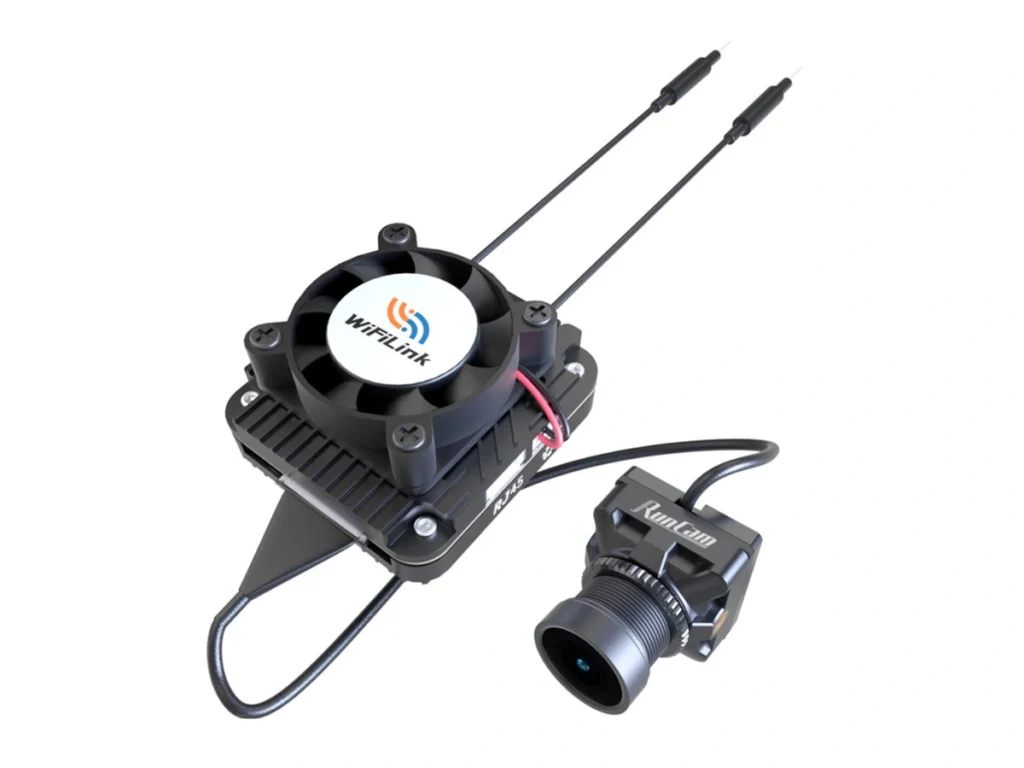

RunCam WiFiLink은 OpenIPC 기반의 IP 카메라로, HD 화질과 WIFI 를 사용해서 저렴한 가격으로 FPV 드론에 사용할수 있는 제품 중 하나입니다. 이 카메라는 HD 이미지 센서, 전력 관리, 그리고 휴대성으로 FPV 드론에 장착 해서 활용 할수 있습니다.



RunCam WiFiLink HD 제품 보기



이미지 품질

RunCam WiFiLink은 IMX415 이미지 센서를 탑재하여 HD 이미지를 제공합니다.



IMX415는 소니가 개발한 1/2.8형 4K 해상도 적층 CMOS 이미지 센서입니다. 이 센서는 6.43mm 대각선 길이 3864(H)×2192(V) 유효 화소수 8.4MP의 해상도와 10비트 90fps의 고속 프레임 속도를 제공합니다. 또한 화소 크기를 1.45제곱미터로 소형화하여 CMOS 이미지 센서 중 가장 작은 센서로 평가받고 있습니다

• 160° FOV 시야각을 제공합니다.
• 아래는 해상도와 프레임 속도입니다.
  • 1080P 해상도에서 60FPS와 90FPS를 지원
  • 720P 해상도에서는 최대 120FPS까지 지원

전원 및 전력

RunCam WiFiLink은 DC 9-30V의 전원를 지원합니다.

• FPV 드론 BEC 전원 공급 장치 사용을 권장하고 있습니다.
• 리포(Lipo) 배터리로 직접 전원을 공급하지 않는 것이 좋습니다.

렌즈 및 모듈

RunCam WiFiLink의 렌즈 크기와 구조

• 렌즈 모듈 크기: 19x19mm의 소형 설계로 다양한 장착 옵션 제공
• M12 렌즈 및 MIPI 케이블: 200mm 및 130mm 길이의 케이블로 유연한 설치 가능

설치 및 호환성

아래는 설치및 보드 크기입니다.

• 장착 간격: 25.5mm x 25.5mm 표준 규격을 사용합니다.
• PCB 크기:
  • 30mm x 30mm(338Q)
  • 32mm x 32mm(WIFI)
• 무게: 30g
• 안테나: IPEX1(5G) 지원으로 무선 연결



RunCam WiFiLink은 29dBm의 송신 출력(PA)을 지원합니다.

RunCam WiFiLink 제원



Model	WiFiLink
Image Sensor	IMX415
Field of view	FOV 160°
Resolution	1080P@60FPS 1080P@90FPS 720P@120FPS
Power range	DC 9-30V (BEC power supply highly recommended. Non-direct power supply from Lipo battery)
Lens module size	19*19mm/M12 lens/MIPI cable 200/130mm
Mounting hole spacing	25.5mm*25.5mm
PCB size	30mm*30mm(338Q) 32mm*32mm(WIFI)
Weight	30g
Antenna	IPEX1(5G)
PA	29dBm
