BetaFPV F722 35A AIO: 4.5인치 FPV 드론을 위한 최적의 통합 보드

4. 5인치 FPV드론 통합보드

FPV드론의 핵심 부품인 FC와 ESC를 한 보드에 통합한 4 .5인치 FPV드론 AIO보드입니다. FC보드와 ESC보드를 별도로 사용하게되면 공간과 무게가 더 나가기 때문에 4. 5인치 FPV드론 도 통합보드를 많이 사용합니다.

4인치.5인치 FPV드론에 사용할수 있는 BETAFPV에서 제작한 F733 35A FC.ESC 통합보드 자료입니다.

BetaFPV F722 35A AIO

4. 5인치 FPV 드론 통합 보드( F733 35A)는 2S-6S 배터리를 지원하며, HD VTX를 커넥터 방식으로 지원합니다. 이 방식은 별도의 납땜 작업이 필요 없어 편리하게 사용할수 있습니다.

All-In-One

STM32F722RET6 CPU, F722 FC

아래는 4.5인치용으로 사용하는 FPV 드론 보드의 특징입니다.

주요 특징

• 성능: STM32F722RET6 CPU를 탑재하고 있습니다.
• 4인치에서 5인치 FPV 드론에 적합합니다.
• 입력 전압: 최소 2S에서 최대 6S 배터리 입력을 지원합니다.
• HD 디지털 VTX 연결: 6핀 플러그 플레이 포트를 통해 HD 디지털 VTX를 납땜 없이 직접 연결할 수 있습니다.
• 내장 메모리:16MB 플래시 메모리를 내장하고 있습니다.
• BLHeli_32 ESC: BLHeli_32 ESC를 사용하며 최대 128k PWM 주파수를 지원합니다.

BetaFPV F722 35A AIO 제품 보기

3-5인치 FPV BetaFPV F722 35A AIO

HD 디지털 VTX 용 6 핀 커넥터 지원

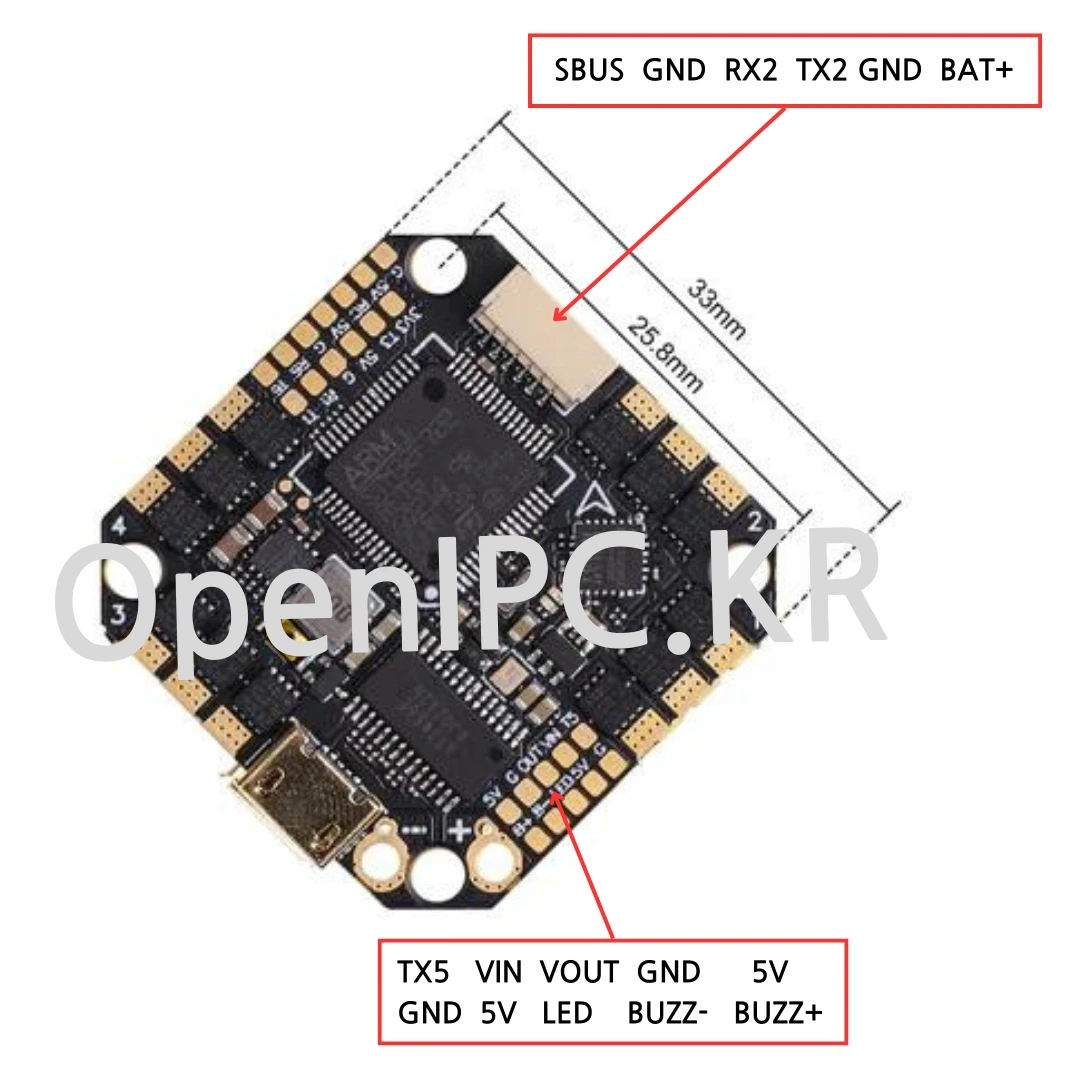

3-5인치 FPV BetaFPV F722 35A AIO 보드 VTX 연결 단자

---

사양

• CPU: STM32F722RET6
• 6축 센서: ICM42688
• 장착 구멍 크기: 26mm x 26mm
• 펌웨어 버전: Betaflight 4.3.0 STM32F7X2
• OSD: 내장 BetaFlight OSD (OSD 칩: AT7456E)
• 블랙 박스: 16MB (BLHeli_32 ESC 포함)
• 커넥터: XT60
• 전류: 연속 전류 35A, 피크 전류 40A
• 입력 전압: 2S-6S LiPo
• 커패시턴스: 470μF, 35V
• 모터 추천: 14XX, 15XX, 16XX, 18XX, 20XX 시리즈 ESC 사양
• 신호 지원: PWM, Oneshot125, Oneshot42, 멀티샷, Dshot150, Dshot300, Dshot600
• ESC 펌웨어:BLHeli_S: BLUEJAY G_H_30_48_v0.16 / BLHeli_32: BETAFPV_35A_V2_BLHeli_32_Multi_32_9



---

BLHeli_32 ESC

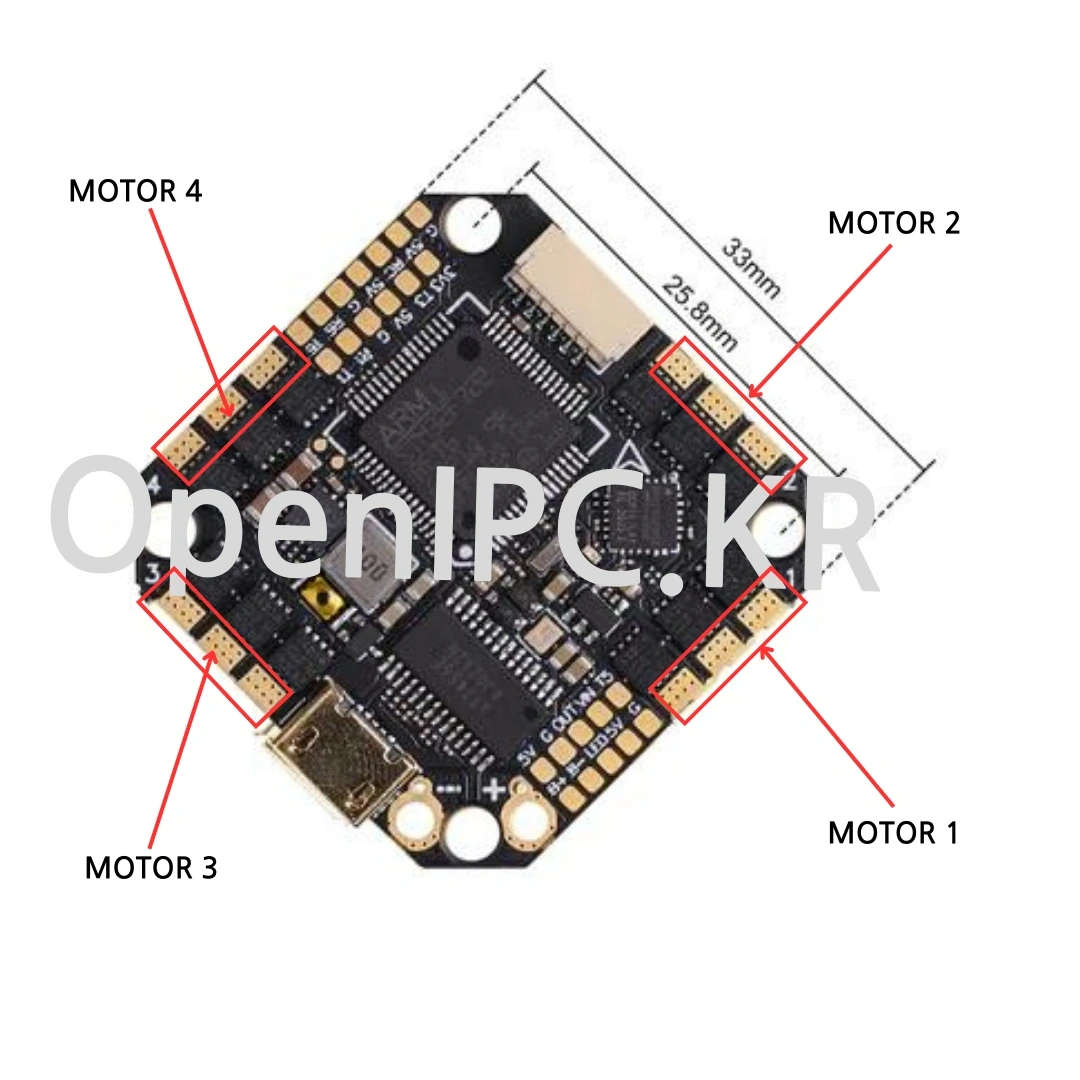

3-5인치 FPV BetaFPV F722 35A AIO 보드 모터 연결단자
